最近终于把折腾了很久的 RVizWeb 整理成正式版开源了，趁着这个节点，记录一下这个项目的来龙去脉，也算是给自己一个交代（~毕竟 commit 都 180 个了~）。

项目地址：https://github.com/sheetung/rviz-web

0. 为什么会有这个东西

做无人机相关的工作，几乎绕不开 RViz。仿真、真机调试的时候，点云、轨迹、Marker、位姿这些数据，都得在 RViz 里盯着。但 RViz 的痛点也很明显：它绑定桌面环境，人要坐在工控机前面看；多台设备想同时看，每台都得装一整套 ROS 图形环境；碰上没装图形界面的板子或者服务器（比如鲁班猫这种嵌入式开发板），基本就干瞪眼了。

浏览器方案其实早就有了，rosbridge_server + roslibjs 那套。但用起来总觉得隔了一层：要额外跑一个 rosbridge 服务，消息类型、TF 转换全得自己处理，交互体验和 RViz 也差挺远，用着用着就想自己搞一个。

这个项目最初的参考是 lovelyyoshino/RVIZ-RQT-VISUAL，一个把 RViz 功能往网页上搬的项目。git 历史里还能看到上游早期的提交：增加轨迹线、增加2D 3D激光的可视化小功能、修复rqt问题，目前可以比较好使用 之类的。我在它的基础上面向 ROS2 做了重构和大量扩展，慢慢长成了现在的 RVizWeb。

1. RVizWeb 是什么

一句话：面向 ROS2 的浏览器可视化前端，用来查看点云、激光、里程计、路径、Marker 等数据，同时带无人机位姿显示、期望目标输入、实时数据图表和 RViz 风格的 Displays 管理。

技术栈：

  • 前端：Vue 3 + Vite + Three.js + Element Plus + Pinia
  • 后端：Python 3.10–3.12 + FastAPI + Uvicorn + rclpy
  • 通信：WebSocket（/ws）+ HTTP（/api/v1/*）

关键点是后端用 rclpy 直接加入 ROS2 图，不依赖独立的 rosbridge_server，少一层服务就少一堆配置和兼容性问题。

2. 架构

浏览器
  ├── HTTP /api/v1/*  ── FastAPI ── 配置文件与 ROS2 查询接口
  └── WebSocket /ws  ── RosbridgeService ── rclpy ── ROS2 图
  • 前端负责 3D 场景（Three.js）、Displays 面板、数据图表和布局。
  • 后端负责话题发现、订阅/发布、消息转换、配置文件和 RTSP 转流。
  • 可视化配置保存在 rvizweb_configs/*.rvizweb，一套配置绑定一个机器人的显示布局，换机子直接换配置。

下面两张图是它在普罗米修斯（Prometheus）工程下的实际使用场景：无人机 SLAM 建图、点云显示、位姿监控、目标发布和数据图表都在一个页面里。

RVizWeb 点云视图与位姿面板
RVizWeb 点云视图与位姿面板

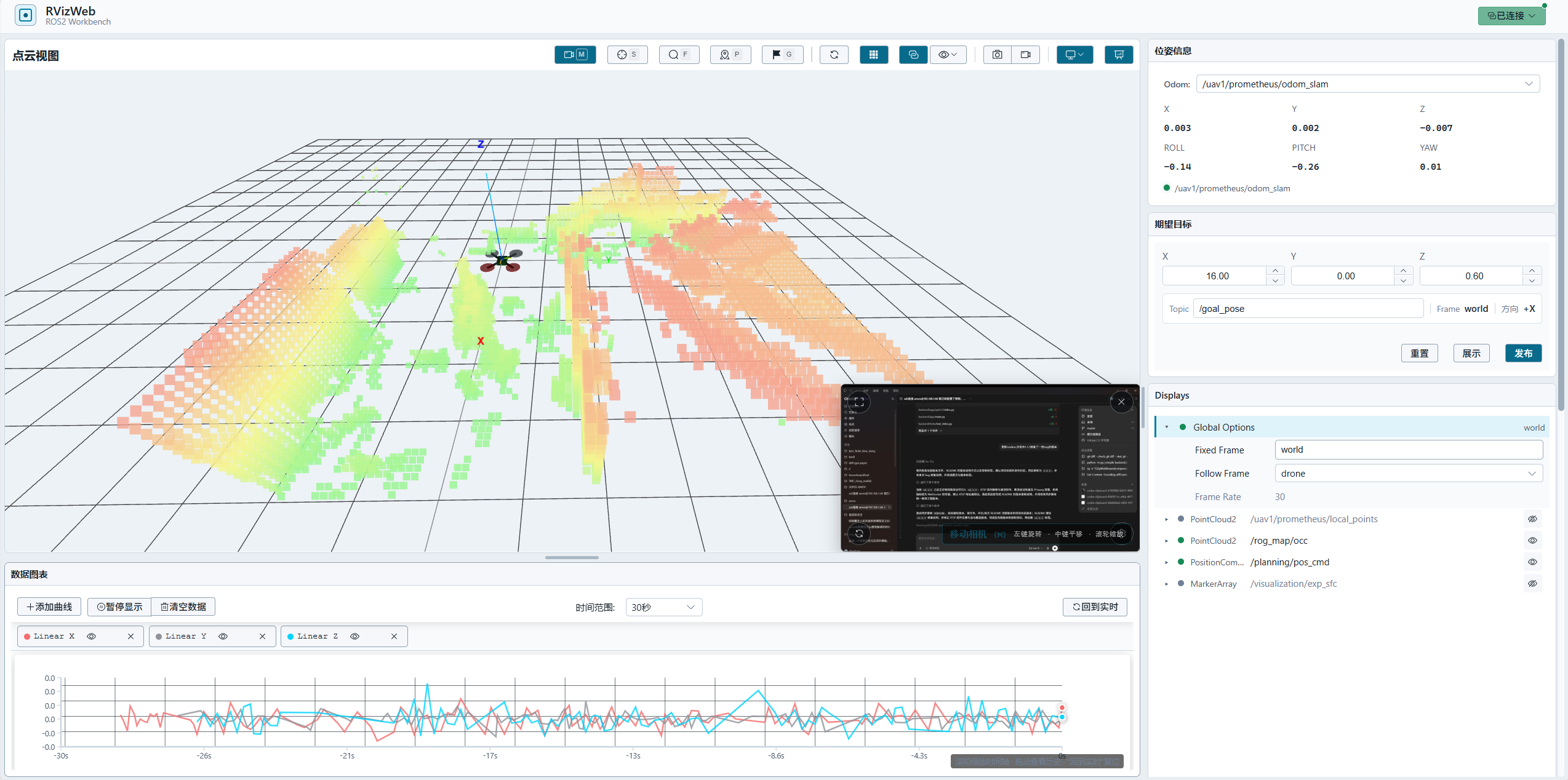

RVizWeb 无人机 SLAM 建图界面
RVizWeb 无人机 SLAM 建图界面

3. 功能速览

  • RViz 风格 Displays：从当前 ROS2 图读取话题并添加显示项，眼睛图标控制显隐；Add 弹窗支持 By topic 和 By display type，类型列表只包含当前图里真实存在的话题。隐藏或删除 Display 时会同步清理消息缓存，TF 更新不会把已隐藏的对象重新建出来。
  • 3D 显示类型：PointCloud2、LaserScan、Odometry、Path、Marker/MarkerArray、OccupancyGrid。自动订阅 /tf 和 /tf_static 转换到 Fixed Frame，找不到 TF 链时隐藏错误坐标的数据并在对应 Display 里说明原因（这个细节当时调了很久）。
  • 工具与相机：移动、选择、聚焦、2D 位姿估计、2D 目标；快捷键 M/S/F/P/G/Esc；Orbit 操作左键旋转、中键平移、滚轮缩放；俯视预设用正交相机。
  • 截图与录像：一键把 3D 画布截成 PNG；30 FPS 录制 WebM（按浏览器能力自动选 VP9 / VP8 / 普通 WebM）。
  • RTSP 视频：后端用 FFmpeg 把 RTSP 转成浏览器能放的 MJPEG，页面里直接拖拽、缩放、重连；连接失败时只报错不创建空白窗口。
  • 无人机位姿：选 odom 话题后显示位姿数值，内置无人机模型（默认隐藏，选中后才启用），轨迹显示可保留 10–100 个点。
  • 期望目标：输入 X/Y/Z，展示 只在点云视图里预览，发布 才向配置的话题发布 geometry_msgs/msg/PoseStamped，默认方向 +X。
  • 数据图表：底部可调高度 Dock，从当前 ROS2 图选话题数值字段画多曲线，10 秒到 10 分钟时间范围，滚轮缩放、拖动看历史、暂停只冻结画面后台继续缓存。
  • 布局与主题：右侧面板拖拽高度、Global Options 和每个 Display 独立展开/收起、深色/浅色主题，网格、坐标轴、视角、相机状态都能保存。

4. 一些折腾过的设计

4.1 点云性能链路

高频点云是最大的性能敌人。从 v1.2.0 开始做整条链路改造：

  1. 后端把 PointCloud2 紧凑为 XYZ 字段，通过独立的二进制 WebSocket 帧发送，不走 Base64 JSON；
  2. 前端在 Web Worker 里解码，GPU 缓冲区复用，点云几何体、实例矩阵、材质都改成更新而非重建；
  3. 每个 Display 可独立开稀疏显示，每 2–32 个点保留 1 个点；
  4. 慢客户端用有界发送队列隔离，一个浏览器卡了不阻塞其他客户端。

值得一提：稀疏显示发生在前端 Worker 解码阶段，不改变后端二进制传输，所以网络开销完全不变，只是省了浏览器解码后的工作量。Boxes 用 InstancedMesh 渲染真实三维体素（适合占用地图），Points 适合高频大规模实时点云。

4.2 安全边界

应用层不提供登录鉴权（个人工具，搞登录太重了），默认只绑定 127.0.0.1。安全靠几层兜底：

  • WebSocket Origin 校验；
  • ROS 发布白名单，默认只允许 /goal_pose、/initialpose、/cmd_vel；
  • RTSP 地址做 DNS/IP 策略检查，防 DNS 重绑定；用户名密码和查询令牌不写入配置文件，只在当前页面生命周期内使用；
  • .env 权限收紧到 0600；
  • 要开放局域网就设 APP_HOST=0.0.0.0，但访问边界交给防火墙 / VPN，不能把端口直接暴露到公网。

4.3 配置管理

.rvizweb 的保存是同目录临时文件 + 原子替换，覆盖和删除前自动备份到 rvizweb_configs/backups/。读取旧配置时会自动迁移历史字段、清理废弃的布局字段，无法识别的旧顶层字段存到 extensions.legacy，配置读失败时前端保持当前状态不变——不会因为一份坏配置把整个界面搞崩。

4.4 TF 插值

动态 TF 每条坐标边保留最近 10 秒、最多 200 个样本，按显示消息的时间戳做平移线性插值 + 旋转四元数球面插值。早于或晚于缓存范围的查询目前用最邻近样本，还没有实现 tf2/RViz 等价的外推错误语义，算是已知边界。

4.5 一些踩过的坑

  • WebSocket JSON 整数赋给 ROS2 浮点字段时会静默保留为 0——目标点、初始位姿、Pose、Twist 的整数坐标全中招，v1.0.2 专门修了这个问题；
  • PX4 自定义消息里的 NaN/Infinity 会导致浏览器拒绝整条 JSON 消息，图表直接断掉；
  • Marker 的 TF 刷新如果重建对象，lifetime 会被反复重置，改成原位更新才解决；
  • 隐藏 Display 被后续 TF 更新重新创建、切换 odom 后残留旧轨迹、坐标轴关闭了 XYZ 标签还在……都是一些"看起来简单调起来费劲"的东西。

5. git 历史与版本演进

仓库一共 180 个提交。git 历史能看出两条线：上游作者 2025 年 9 月的早期提交（增加轨迹线、增加2D 3D激光的可视化小功能、修复rqt问题），以及 2026 年 7 月我这边的大规模重构——7 月 12 日当天集中提交了 UI overhaul：CSS token system（35+ 设计 token）、可折叠侧面板、图标工具栏，然后发布 v1.0.0。

版本演进（CHANGELOG 摘录）：

版本日期要点
v1.0.02026-07-12首个正式版：话题发现/订阅/发布、核心 3D 显示、Displays、TF 插值、.rvizweb 配置管理、统一启动脚本
v1.0.22026-07-13修复 JSON 整数 → ROS 浮点字段被静默置 0
v1.1.02026-07-14点云 Points/Boxes 渲染，Boxes 用 InstancedMesh 批量渲染体素
v1.1.12026-07-14可配置 RTSP 视频入口 + 系统状态查询
v1.1.52026-07-18修复话题发现覆盖配置、订阅清理、异步初始化竞争等
v1.2.02026-07-22二进制点云帧 + Worker 解码、WebSocket 队列隔离、Docker 重写、安全边界收紧
v1.3.02026-07-25每 Display 稀疏显示、配置自动迁移、Global Options、无人机模型平滑

中间还有个细节：v1.3.0 把产品名从 "RViz2 Web" 统一成了 RVizWeb。8 月初又整理了一次环境配置，目前 v1.3.0 是正式版本，发布 9 个 tag。

6. 怎么跑起来

环境要求：ROS2（默认加载 Humble）、Python 3.10+、Node.js 20.19+、FFmpeg（RTSP 用）、curl。

cd <your_workspace>/rviz-web
cp .env.example .env
# 通常只需改 ROS_DOMAIN_ID；局域网访问再设 APP_HOST=0.0.0.0

./start.sh sync   # 首次使用或依赖变化后
./start.sh local  # 正常启动（不传参数默认也是 local）
./start.sh dev    # 前端热更新开发

换不同机器人的配置：

RVIZWEB_CONFIG=xxx.rvizweb ./start.sh local

启动脚本会读取 .env、加载 ROS2 环境、检查端口和依赖、等前后端健康检查，日志统一写进 logs/，Ctrl+C 会清理整个进程组。部署只需要访问前端地址，API 和 WebSocket 走同源代理，不需要配置后端 IP 或 CORS。

7. 已知限制和后续计划

  • TF 还没有外推错误语义，超出缓存范围直接用最邻近样本；
  • 前端只有单元测试（18 个测试文件），没有组件和端到端测试，ROS2 实时链路靠人工集成验证；后端 66 项 pytest 覆盖了配置、安全、WebSocket 等基础回归；
  • Dockerfile 已按 Node 22 + uv 锁文件 + Nginx 同源代理重写，但 DDS 容器网络还没在目标设备上完整验证；
  • 录像用浏览器原生 MediaRecorder，页面降频或后台化时时间线可能不均匀；
  • 当前 /ws 后端是 rclpy，只支持 ROS2；后续接入 ROS1 建议加独立的 /ws/ros1 适配器路由。

计划里排了：TF 外推错误状态、WebSocket 重连和真实 ROS2 图的自动化集成测试、清理未引用的历史组件。

8. 结尾

如果它对你的无人机或者机器人调试有帮助，欢迎 Star / 提 Issue，也欢迎直接拿去改。
